河北冠能石油機械制造有限公司簡稱“冠能固控”，是一家生產制造泥漿不落地設備的制造商，自2014年開始所生產的鉆屑甩干機目前已經銷售了60臺套；巖屑甩干系統銷售了近45套。冠能固控的巖屑甩干系統主要是汲取了國內外優質設備的多方面優勢，結合鉆井現場實際應用案例所深度開發出具有不堵塞、處理量大、處理效率連續性高、故障率低、操作簡便等優勢。

一、泥漿不落地系統模塊化布局方案圖：

二、模塊化組成部分：

1、鉆屑輸送裝置：

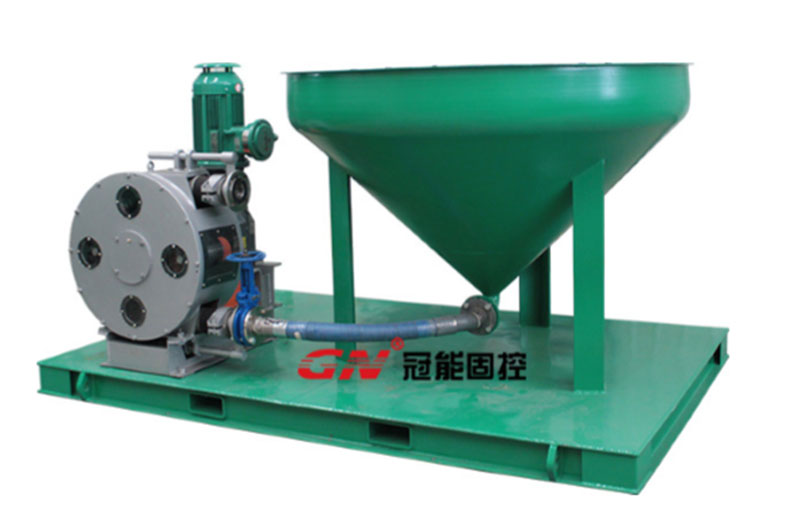

鉆屑輸送裝置由錐形鉆屑接收漏斗和污泥真空泵以及控制裝置構成，能夠接收固控設備用螺旋輸送機輸送過來的鉆屑和鉆井廢棄物。鉆屑輸送泵由電機驅動，通過真空作用吸取鉆屑，輸送給鉆屑干燥篩或者鉆屑甩干機處 理。污泥真空泵具備超強的自吸能力，專門用于輸送高粘度高固含量耐磨 耐酸耐腐介質，且無密封結構輸出壓力高。

2、鉆屑干燥篩裝置：

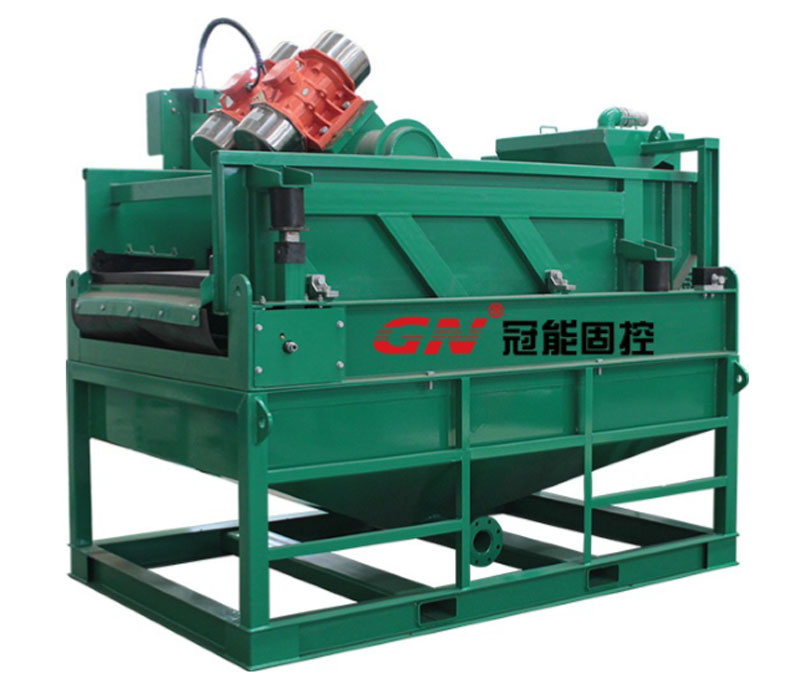

鉆屑干燥篩裝置由冠能鉆屑干燥篩和泥漿接收罐組成，能夠處理固控設備排出 的鉆井廢棄鉆屑，排出較干燥的鉆井巖屑用于進一步后處理。位于鉆屑干 燥篩底部的收集罐為錐形設計，便于清洗不易積砂，能夠接收經過干燥篩 處理后的泥漿，并且在罐體的底部有出漿口可以連接到離心機供漿泵。冠 能干燥篩進漿漏斗可以滿足螺旋輸送機進漿和鉆屑輸送泵管式進漿。

3、鉆屑甩干機：

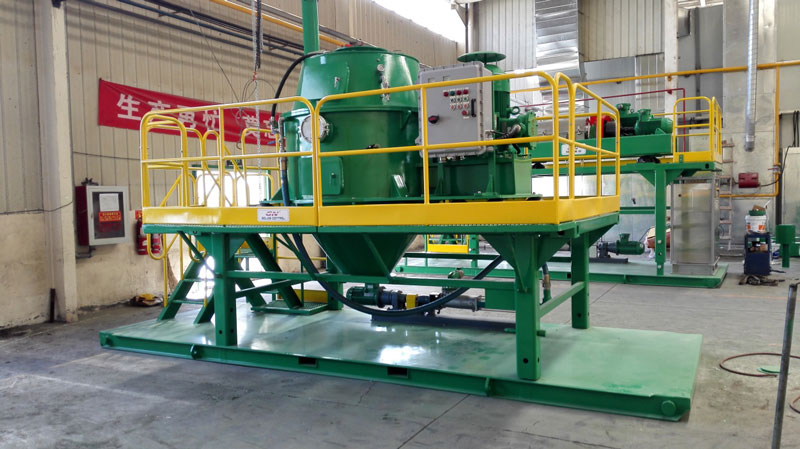

冠能甩干機模塊，操作平臺運輸時候降低到低，總高度可以滿足不拆卸甩干機的情況下公路運輸不超高。工作平臺升高后，可以滿足鉆屑甩干機的排渣和排液要求。此平臺依據客戶需求可以選配懸臂吊、沖洗泵和變頻控制柜。懸臂吊安裝于工作平臺上，運輸時候可以放倒。防爆控制柜和沖洗泵可以放置于平臺底部的翹座上，或者翹座旁邊。

4、離心機：

冠能離心機模塊，操作平臺用于放置冠能離心機作為工作平臺。平臺運輸時候降低到低，總高度可以滿足不拆卸離心機的情況下公路運輸不超高。工作平臺升高后可以滿足離心機的排渣和排液要求。此平臺依據客戶需求可以選配供漿泵和變頻控制柜。防爆控制柜和供漿泵可以放置于平臺底部的翹座上或者翹座旁邊。
